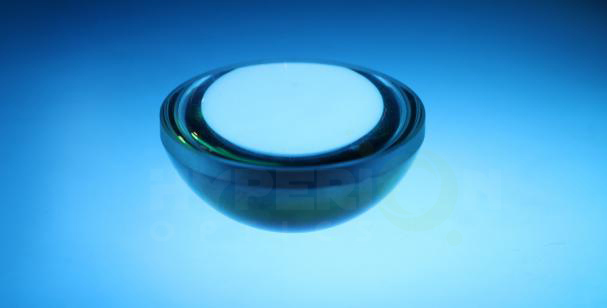

Lentilles Asphère

  • INTRODUCTION


Centres d'usinage optiques



Le profil de surface complexe d'une asphère peut réduire considérablement, voire éliminer, les aberrations sphériques par rapport aux lentilles sphériques. Par conséquent, les asphériques ont été de plus en plus largement explorés et adoptés au cours de la phase de conception optique.


Les asphères peuvent remplacer un système sphérique complexe à plusieurs éléments pour obtenir un système optique plus léger et plus compact. La conception résultante a une transmittance plus élevée et, dans la plupart des cas, coûte moins cher que la conception sphérique à lentilles multiples, en particulier aux volumes de production.




Hyperion Optics est équipé de la machine CNC asphérique Optotech qui offre un service de micro-meulage déterministe de contour (CDMG) - la machine meule le matériau optique pour obtenir une forme de très haute précision en tirant parti de la précision et de la répétabilité d'un mécanisme de machine informatisé à commande numérique. Notre processus commence par broyer la matière première en vrac dans la sphère la plus ajustée, puis en contournant la forme asphérique du bord au centre. Les matériaux typiques disponibles dans le cadre de nos capacités de fabrication sont les types de verre optique, ZnSe, ZnS, BaF2, GaAs et chalcogénure. Nous acceptons également les matériaux fournis par nos clients



Capacité des centres d'usinage optique :


    • Capacités de 5 mm à 400 mm
    • Broche d'outil de 1 000 à 24 000 tr/min
    • Correction automatique des courbes
    • Outil & Système de palpage de pièce
    • Option double broche d'outil




La procédure de fabrication d'Hyperion élimine le besoin d'investissement supplémentaire dans l'outillage et les montages de traitement pour les substrats sphériques et la préparation, offrant ainsi aux clients un démarrage rapide du calendrier de production. Pendant que la partie asphérique est mise à la terre, le profilomètre conduira et transférera les données mesurées au polisseur. Dans notre processus de polissage, nos opérateurs expérimentés peuvent contrôler l'erreur de forme asphérique à 1 micron près (selon le diamètre des pièces).


MOQ commence à deux pièces pour assurer l'approbation des performances optiques. Notre prototypage rapide d'asphère est devenu l'un de nos services les plus populaires pour les projets de production initiale à faible ratio (LRIP). Nous pouvons traiter simultanément des pièces sphériques et asphériques pour des conceptions d'objectifs et/ou d'oculaires personnalisés, garantissant ainsi une gestion fiable du calendrier pour répondre aux exigences de synchronisation serrées. De plus, nous proposons des prix compétitifs pour le revêtement asphérique dans nos packages de prototypage.




Notre asphérique rapide Le package de prototypage / LRIP est idéal pour vous si :

1.   Prêt à l'emploi les pièces asphériques ne s'intègrent pas parfaitement dans votre système, Hyperion Optics peut concevoir et fabriquer les pièces asphériques personnalisées lentilles en fonction de vos exigences optiques au niveau du système.

2.   Vous avez besoin de lentilles asphériques personnalisées et conçues pour l'impression. Hyperion Optics fabrique des lentilles asphériques personnalisées et fournit une inspection complète rapports selon vos besoins d'impression.

3.   La rétro-ingénierie est requise sur un système existant lentille où vous devez remplacer. Hyperion Optics effectue une cartographie approfondie et des tests de performances optiques sur tous les objectifs produits avant la rétro-ingénierie ; ensuite, nous procédons à la refonte et au système l'optimisation et enfin, la fabrication et l'assemblage.



Veuillez contacter l'un de nos asphere experts aujourd'hui et découvrez comment une lentille asphérique personnalisée peut aider à améliorer et optimiser votre système d'objectif actuel.


Toujours trouver fabricants de lentilles asphériques ? Laissez-nous un message maintenant.


Fabrication de lentilles asphères



Manufacturing Limits for Aspheric Surfaces

Based on Form Error Tolerance

Form Error > 2μm Lower Resolution Profilometry (2-D)1

Attribute

Minimum

Maximum

Diameter (mm)

3

250

Local Radius (mm)

-8 (Concave)

Sag (mm)

0

50

Departure (mm)

0.01

20

Included Angle (°)

0

120


Form Error 0.5 – 2μm Higher Resolution Profilometry (2-D)1

Attribute

Minimum

Maximum

Diameter (mm)3

3

250

Local Radius (mm)

-12 (Concave)

Sag (mm)

0

25

Departure (mm)

0.01

20

Included Angle (°)

0

150


Form Error < 0.5μm Interferometry with Stitching (3-D)

Attribute

Minimum

Maximum

Diameter (mm)3

3

250

Local Radius (mm)

-13 (Concave)

Sag (mm)

0

25

Departure (mm)

0.002

1

Included Angle (°)

0

120+5
